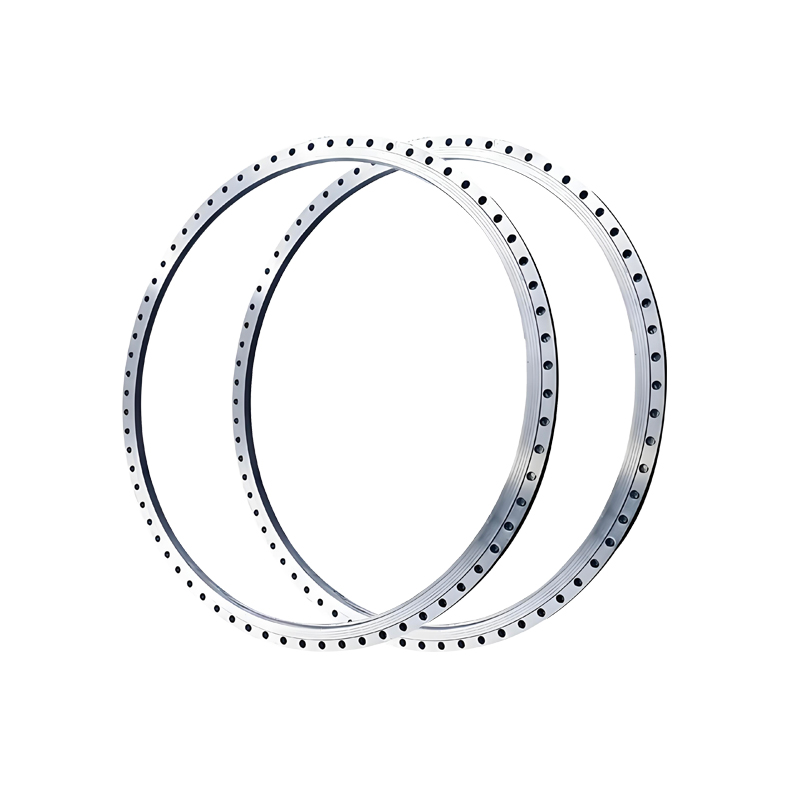

板式平焊大口径法兰是一种常见的管道连接件，通常指公称直径 DN 大于等于 300mm 的板式平焊法兰。以下是关于它的详细介绍：

结构特点

板式平焊法兰是无颈部的平板法兰，仅通过平板与管道角焊连接，结构简单。这种结构使其重量较轻，耗材少，无颈部过渡，整体重量比带颈平焊法兰轻 20%~30%。

制造成本低廉，无颈部结构，省去卷板、坡口加工等工序，材料利用率高，单价约为带颈对焊法兰的 50%~60%。安装便捷高效，管道插入法兰内孔即可施焊，无需高精度对齐，单人 20~30 分钟可完成单套焊接，较带颈法兰节省 40% 工时。

常用标准

国家标准有 GB/T 9119-2020《板式平焊钢制管法兰》，化工行业标准有 HG/T 20592-2009《钢制管法兰（PN 系列）》等。

规格尺寸

根据 GB/T 9119-2020 标准，公称压力 PN1.0MPa 和 PN1.6MPa 的板式平焊法兰，DN300 的法兰外径为 440mm，螺栓孔中心圆直径为 400mm，螺栓孔数量为 12 个，螺栓孔直径为 26mm，法兰厚度为 30mm；DN2000 的法兰外径为 2325mm，螺栓孔中心圆直径为 2230mm，螺栓孔数量为 48 个，螺栓孔直径为 60mm，法兰厚度为 84mm。

应用领域

主要应用于建筑给排水、空调水系统等批量施工场景，以及市政供水管网等大口径低压管道。在化工、石油、电力等行业中，也用于一些对压力和密封要求不特别高的管道连接。

生产工艺

主要有锻造、铸造、割制、卷制等。其中，锻造工艺制成的法兰，如锻打板式平焊法兰，组织结构和机械性能更稳定，适合承受高压、高温及化工腐蚀环境。
